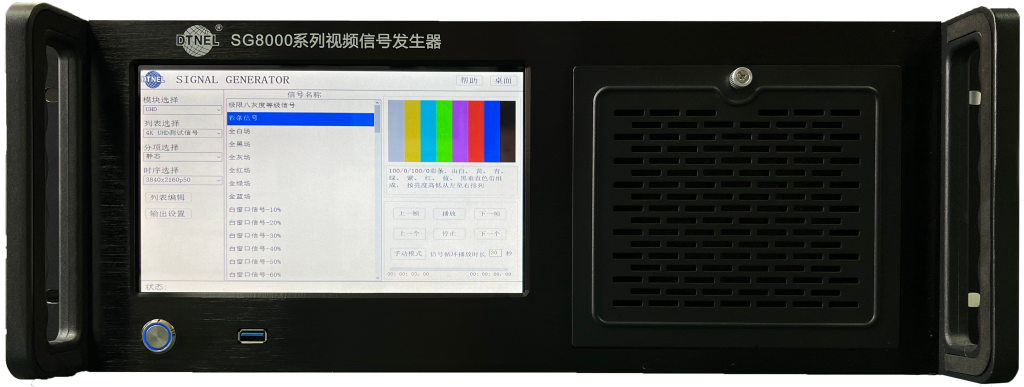

SG8021 视频&码流测试信号发生器

时间:2023-08-28
分享:

一、 产品简介

SG8021 视频&码流测试信号发生器,是一款数字电视测试的“All In One”产品,支持视频测试信号输出和码流测试信号输出。该产品输出符合多项超高清、高清、标清、能效标准的测试信号,适配终端领域多项国家标准、国际标准、行业标准、联盟标准、企业标准SG8021 视频&码流测试信号发生器可通过 12G-SDI、HDMI2.1、DP2.0、分量、AV、RF 端口输出符合标准要求的无压缩测试信号适用于各显示终端的显示性能测试






二、 产品规格

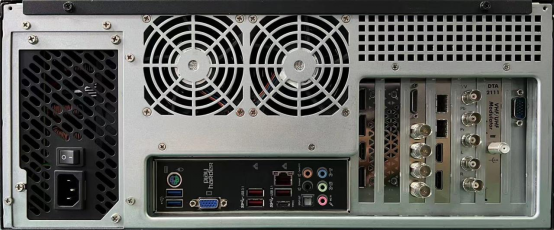

主机接口

USB3.0LAN

输出接口

HDMI2.0、12G-SDI、HDMI2.1、DP1.4 AV、RF

尺寸

500 mm×440 mm×190mm(长×宽×高)

电源电压/频率

AC100-240V~15-8A 60/ 50Hz

工作温度

5~35℃,相对湿度30%~80%(未结露)

储存温度

-15~60℃,相对湿度30%~90%(未结露)

电源消耗功率

<200W





三、 输出模块

产品型号

模块

接口

SG8021 视频&码流测试信号发生器

数字电视模块

HDMI2.0、12G-SDI

模拟电视模块

Y/Video、Pb、Pr、L、R

VESA模块

HDMI2.1、DP1.4

数字调制模块

RF



1、数字电视模块

SDI输出接口

SDI规范

标准支持

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M、SMPTE 435、SMPTE 2081、SMPTE 2082、SMPTE 2082-10、SMPTE 2108-1、ITUR BT.656和ITUR BT.601。

SDI视频输出

接口

2 x 12G-SDI

分辨率

SD/HD/2K/4K

采样

4:2:2、4:4:4

色彩精度

所有格式下8bit、10bit、12bit RGB 4:4:4(最高UHD 30p),以及所有格式下8bit、10bit YUV 4:2:2

HDR支持

HDR元数据包装、HLG及PQ传输特性。

SDI音频输出



通道

16通道嵌入SD/HD/2K/4K

音频采样

电视标准采样率48Khz,24bit。



HDMI输出接口

HDMI视频输出

标准

HDMI 2.0 A类接口,支持2160p60。

接口

1×HDMI2.0

分辨率

SD/HD/2K/4K

采样

4:4:4、4:2:2及4:2:0

色彩精度

8、10和12bit (高色深)。

HDR支持

HDR元数据包装、HLG及PQ传输特性。(HDMI仅支持静态HDR元数据)

HDMI音频输出

通道

8通道嵌入SD/HD/4K。


音频采样

电视标准采样率48Khz,24bit。



2、模拟电视模块

模拟视频输出



接口

Y/VideoBNC×1

Pb,BNC×1

Pr,BNC×1

分辨率

SD/HD

模拟音频输出

接口

LBNC×1

R,NC×1



3VESA模块

HDMI输出接口

HDMI视频输出

接口

HDMI 2.1接口

分辨率

SD/HD/2K/4K

采样

RGBYCbCr4:4:4、YCbCr 4:2:2YCbCr 4:2:0

色域

sRGBBT.709BT.2020

色彩精度

8bit10bit12bit

HDR

HDR开启、HDR关闭

HDMI音频输出

通道

8通道嵌入SD/HD/4K

频率

20-20KHz

采样

48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz

波形

正弦波、方波、锯齿波、白噪声

声道

左声道、右声道、左右声道

循环

循环、不循环

时长

单次循环时长可设置



DP输出接口

DP视频输出

接口

DP1.4接口

分辨率

SD/HD/2K/4K

采样

RGBYCbCr4:4:4、YCbCr 4:2:2YCbCr 4:2:0

色域

sRGBBT.709BT.2020

色彩精度

8bit10bit12bit

HDR

HDR开启、HDR关闭

HDMI音频输出

通道

8通道嵌入SD/HD/4K

频率

20-20KHz

采样

48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz

波形

正弦波、方波、锯齿波、白噪声

声道

左声道、右声道、左右声道

循环

循环、不循环

时长

单次循环时长可设置



4、数字调制模块

数字调制模块

标配制式

DTMB、ATSC 、DVB-C、DVB-T、QAM-B、QAM-C



选配制式

ADTB-T、ATSC-MH、CMMB、DAB+、DMB-T/H、DVB-C2、DVB-T2、I/Q samples、ISDB-T、ISDB-Tmm

参数

RF连接头

75Ω,F母头

输出频率

36~1002MHz±3ppm

最大带宽

8MHz

IQ采样率

4.7~9.375MHz

输出电平

范围

-32~-9dBm(QAM)

-35~-12dBm(OFDM)

步进

0.1dB

精度

±2dB

频谱参数

MER

>40dB

邻频

-54dB(QAM)

-52dBm(OFDM)

相位噪声

<-95dBc@100kHz

频谱精度

>50dB@-9dBm

宽频噪声

35dBuV(B=1MHz)



四、 产品能力

1、支持电视机/显示器/投影机标准

SJ/T 11343-2015《数字电视液晶显示器通用规范》

SJ/T 11348-2016《数字电视平板显示器测量方法》

SJ/T 11346-2015《电子投影机测量方法》

SJ/T 11292-2016《计算机用液晶显示器通用规范》

SJ/T 11746-2019《超高清电视测量方法》

SJ/T 11745-2019《超高清电视技术规范》

SJ/T 11844-2022《电视接收设备 高动态范围(HDR)显示规范》


2、支持能效测试标准

GB 24850-2020《平板电视与机顶盒能效限定值及能效等级》

GB 21520-2023《计算机显示器能效限定值及能效等级》


3、支持地面数字电视接收标准

GB/T 26270-2010《数字电视接收设备标准测试信号》

GB/T 26271-2010《地面数字电视接收设备亮度与色差信号重合度技术要求及测量方法》

GB/T 26273-2010《地面数字电视接收设备音视频同步性技术要求和测量方法》

4、支持广电标准

GY/T 307-2017《超高清晰度电视系统节目制作和交换参数值》;

GY/T 326-2019 《监视器亮度和对比度校准用PLUGE测试信号规范及校准步骤》


5、支持能源之星/IEC/ERP标准

能源之星 ANSI/CTA-2037-D

IEC 62087-2

ERP REGULATION (EU) 2019/2021

6、数字电视模块支持无压缩动态序列

4K无压缩动态序列


7、自定义列表编辑

自定义编辑用户列表

自定义导入静态测试信号

自定义导入动态测试信号

8VESA模块EDID/HDCP

EDID信息读取及解析

支持HDCP2.3

9VESA模块图像移动功能

移动方式:按像素移动、按比例移动

移动速度:水平移动速度、垂直移动速度

10VESA模块音频设置功能

起始频率:20-20KHz

终止频率:20-20KHz

播放时长:单次循环时长可设置

采样频率:48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz

循环模式:循环、不循环

声道:左声道、右声道、左右声道

波形:正弦波、方波、锯齿波、白噪声



四、 应用场景

SG8021 视频&码流测试信号发生器适用于各类终端显示设备性能检测、国内能效标准符合性测试、国际能效标准符合性测试、广播级监视器显示校准、编码器产品测试、超高清测试系统验证、实验室产品认证、质检院所检测、科研机构研发等应用场景。
