SG8131 8K便携式信号发生器
SG8131 8K便携式信号发生器，具有48Gbps带宽的HDMI2.1接口，分辨率最高可支持10K，帧率最高可支持420Hz，
SG8131 8K便携式信号发生器，具有48Gbps带宽的HDMI2.1接口，分辨率最高可支持10K，帧率最高可支持420Hz，位深最高可支持16bit，高动态范围（HDR）可支持HDR10+、HDR Vivid、HLG、PQ；色域最高可支持BT.2020，采样模式可支持RGB和YCbCr，采样空间最高可支持到4:4:4。SG8131可满足多项国际标准、国内标准、行业标准、CESI认证标准等技术规范，可为用户提供HDR10+测试方案、HDR Vivid等测试方案。
技 术 规 格 | |
输出接口 | HDMI2.1×1 |
最大输出速率 | 48Gbps，支持FRL和TMDS模式 |
支持标准 | 超高清测试标准、电视机性能测试标准、显示器/平板电视能效测试标准、监视器测试标准、投影机测试标准、LED显示屏测试标准、HDR性能测试标准等 |
Pattern类型 | 彩条、灰阶、全场、窗口、棋盘格、复合测试图、HDR自然图像、UHD自然图像、自定义pattern |
支持时序 | 支持CEA-861-G中支持的所有时序，最高可支持10240×4320P30、7680×4320P60、5120×2160P120、4096×2160P120、3840×2160P120等时序 |
高帧率 | 支持1080P240、1080P360、1080P420、2160P120、2160P240； |
采样空间 | RGB (FR)/ RGB (NR)/ YCBCR4:2:0 / YCBCR4:2:2 / YCBCR4:4:4 |
SDR/HDR | SDR、PQ、HLG、HDR10+、HDR Vivid |
色域 | BT.601、BT.709、BT.2020 |
位深 | 8bit、10bit、12bit、16bit |
EDID | 支持EDID信息读取解析，包括HDR10+ EDID、HDR VIVID EDID |
交流输入电压范围 | 12V 5A |
电池容量 | 10000mAh |
工作温度 | -10℃ ~ +45℃ |
储存温度、湿度 | -20℃ ~ +60℃、20% ~ 90% |
尺寸 | 单机尺寸250×180×96mm、包装箱尺寸420×350×190mm (长×宽×高) |
重量 | 单机重量2.2Kg，含包装箱重量5.4Kg |
SG8131 8K信号发生器，具备HDMI2.1全链路输出能力，带宽可达48Gbps；支持TMDS和FRL链路选择，支持CEC测试、HDCP测试、EDID信息读取、8CH数字音频；
l 分辨率：支持CTA时序、VESA时序，支持用户自定义时序，分辨率可支持10K、8K、5K、4K、2K、HD、SD等；
l 帧率：帧率可支持420Hz、360Hz、240Hz、120Hz，以及自定义帧率；
l 位深：位深可支持16bit、12bit、10bit、8bit；
l 色域：色域可支持BT.2020、BT.709、BT.601；
l 采样空间：支持RGB和YCbCr；
l 音频：支持自定义8CH数字音频；
l 支持丰富的测试图形、4K/8K自然图像、4K/8K HDR自然图像；
l 支持测试信号自定义配置，彩条、灰阶、全场、窗口、棋盘格等；

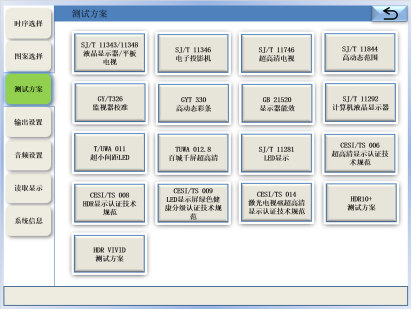

lSJ/T 11343《数字电视液晶显示器通用规范》
lSJ/T 11348《平板电视显示性能测量方法》
lSJ/T 11346《电子投影机测量方法》
lSJ/T 11292《计算机用液晶显示器通用规范》
lSJ/T 11281《发光二极管(LED)显示屏测试方法》
lSJ/T 11746《超高清晰度电视机显示性能测试方法》
lGY/T 326《监视器亮度和对比度校准用PLUGE测试信号规范及校准步骤》
lGY/T 330《超高清高动态范围视频系统彩条测试图》
lGB 21520《计算机显示器能效限定值及能效等级》
lSJ/T 11844《电视接收设备 高动态范围(HDR)性能基本技术要求和测量方法》
适配国家自主标准测试和认证应用
l《T/UWA 011 超小间距LED 》
l《T/UWA 012.8 百城千屏超高清》
l《T/UWA 005.3-1-2023 高动态范围（HDR）视频技术 第3-1部分：技术要求和测试方法 显示设备》
提供CESI认证技术规范
l《 CESI/TS 006-2020 超高清显示认证技术规范》
l《 CESI/TS 008-2019 HDR显示认证技术规范》
l《 CESI/TS 009-2018 LED显示屏绿色健康分级》
l《 CESI/TS 014-2018 激光电视4K超高清》
SG8131可以提供基于HDMI传输的HDR Vivid显示设备测试/认证，依据T/UWA 005.3-1-2023《高动态范围（HDR）视频技术 第3-1部分：技术要求和测试方法 显示设备》标准，对显示终端设备进行测试认证。
SG8131信号发生器是国内首款通过HDR10+认证的信号发生器设备，可以为HDR10+终端自测和认证测试提供专业的仪器设备支持。
l《HDR10+ TEST SPECIFICATION HDR10+ Display Device》
l《HDR10+ TEST SPECIFICATION HDR10+ Projector Device》
SG8131可根据您的需要定制测试方案，如医疗显示屏测试方案、电竞显示屏测试方案、汽车显示屏测试方案、商业显示屏测试方案、自动化测试方案等。
SG8131产品配备电池供电，方便手持，可广泛应用于室外场景测试生产线测试等，广泛适用于电视、LED 屏、投影机、激光投影电视、显示器等各类型显示终端的设备设计研发、产线检测，检测实验室产品认证评测，质检机构开展标准符合性测试、产品监督抽查，科研机构开展技术方案验证等应用场景。
• 产品设计研发
• 工厂产线检测
• 产品认证评测
• 标准符合性测试
• 产品监督抽查
• 技术方案验证
• 系统集成调试
