SG8131 8K便携式信号发生器
SG8131 8K便携式信号发生器，具有48Gbps带宽的HDMI2.1接口，分辨率最高可支持10K，帧率最高可支持420Hz，
超高带宽音视频信号发生器，是北京数字电视国家工程实验室自主研发，具备自主知识产权的国产音视频测试平台。该平台致力于为各类型显示终端，包括电视机、显示器、投影机、手机、平板、智慧屏、户外大屏、异形屏等提供完善的测试方案，帮助用户进行标准符合性测试、性能验证测试、主观评价测试等，并且可对各种终端接口进行协议分析。
主机接口 | USB3.0、LAN |
输出接口 | HDMI2.1、DP1.4、4×12G-SDI |
尺寸 | 500 mm×440 mm×190mm（长×宽×高） |
电源电压/频率 | AC100-240V~15-8A 60/ 50Hz |
工作温度 | 5~35℃，相对湿度30%~80%（未结露） |
储存温度 | -15~60℃，相对湿度30%~90%（未结露） |
电源消耗功率 | <200W |
产品型号 | 模块 | 接口 |

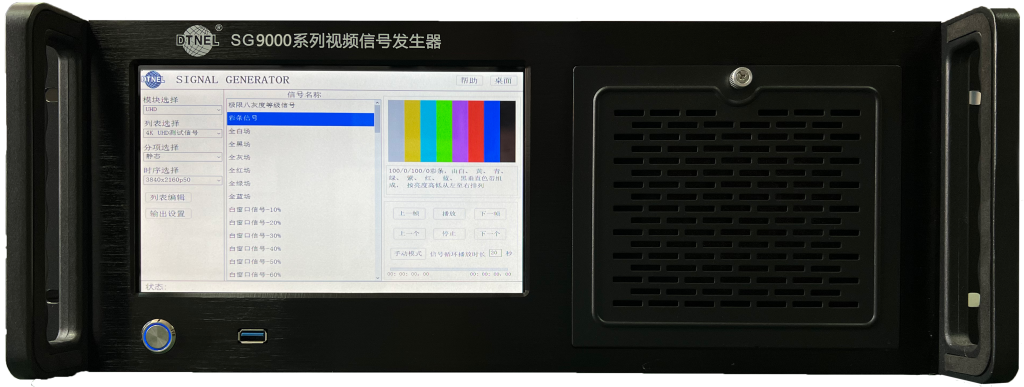

SG9000超高清视频信号发生器 | HDMI模块 | HDMI2.1 |
DP模块 | DP1.4 | |
SDI模块 | 4×12G-SDI |
HDMI视频输出 | 接口 | HDMI 2.1接口 |
分辨率 | SD/HD/2K/4K/8K | |
采样 | RGB、YCbCr4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |
色域 | sRGB、BT.709、BT.2020 | |
色彩精度 | 8bit、10bit、12bit | |
HDR | HDR开启、HDR关闭 | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K |
频率 | 20-20KHz | |
采样 | 48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz | |
波形 | 正弦波、方波、锯齿波、白噪声 | |
声道 | 左声道、右声道、左右声道 | |
循环 | 循环、不循环 | |
时长 | 单次循环时长可设置 |
DP视频输出 | 接口 | DP1.4接口 |
分辨率 | SD/HD/2K/4K/8K | |
采样 | RGB、YCbCr4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |
色域 | sRGB、BT.709、BT.2020 | |
色彩精度 | 8bit、10bit、12bit | |
HDR | HDR开启、HDR关闭 | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K |
频率 | 20-20KHz | |
采样 | 48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz | |
波形 | 正弦波、方波、锯齿波、白噪声 | |
声道 | 左声道、右声道、左右声道 | |
循环 | 循环、不循环 | |
时长 | 单次循环时长可设置 |
SDI规范 | 标准支持 | SMPTE 259M、SMPTE 274M、SMPTE 292M、SMPTE 296M SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2036‑1、SMPTE 2048‑1、SMPTE 2081‑10、SMPTE 2081‑11、SMPTE 2081‑12、SMPTE 2082‑10、SMPTE 2082‑11、SMPTE 2082‑12及SMPTE ST2108‑1 |
SDI视频输出 | 接口 | 4 x 12G-SDI |
分辨率 | SD/HD/2K/4K/8K | |
采样 | 单链路、双链路及四链路4:2:2/4:4:4 | |
色彩精度 | 所有格式下8bit、10bit、12bit RGB 4:4:4高至8Kp30 DCI，以及所有格式下8bit、10bit YUV 4:2:2 | |
色彩空间 | REC 601、REC 709、REC 2020 | |
HDR支持 | HDR元数据包装、HLG及PQ传输特性 | |
SDI音频输出
| 通道 | 16通道嵌入SD/HD/2K 64通道嵌入4K/8K |
音频采样 | 电视标准采样率48Khz，24bit |
l SJ/T 11343-2015《数字电视液晶显示器通用规范》
l SJ/T 11348-2016《数字电视平板显示器测量方法》
l SJ/T 11346-2015《电子投影机测量方法》
l SJ/T 11292-2016《计算机用液晶显示器通用规范》
l SJ/T 11746-2019《超高清电视测量方法》
l SJ/T 11745-2019《超高清电视技术规范》
l SJ/T 11844-2022《电视接收设备 高动态范围（HDR)显示规范》
l GB 21520-2023《计算机显示器能效限定值及能效等级》
l GY/T 307-2017《超高清晰度电视系统节目制作和交换参数值》；
l GY/T 326-2019 《监视器亮度和对比度校准用PLUGE测试信号规范及校准步骤》
l 自定义编辑用户列表
l 自定义导入静态测试信号
l 自定义导入动态测试信号
l EDID信息读取及解析
l 支持HDCP2.3
l 移动方式：按像素移动、按比例移动
l 移动速度：水平移动速度、垂直移动速度
l 起始频率：20-20KHz
l 终止频率：20-20KHz
l 播放时长：单次循环时长可设置
l 采样频率：48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz
l 循环模式：循环、不循环
l 声道：左声道、右声道、左右声道
l 波形：正弦波、方波、锯齿波、白噪声
SG9000 超高清视频测试信号发生器适用于超高清（HDR）显示设备性能检测、超高清（HDR）终端开发、超高清（HDR）终端检测、广播级监视器显示校准、编码器产品测试、超高清测试系统验证、实验室产品认证、质检院所检测、科研机构研发等应用场景。
